CNC加工具有加工質量穩定，加工精度高，重復精度高，可加工復雜型面，加工效率高等優點。數控技術的不斷發展也逐步應用到加工制造業中，因此數控機床（cnc加工中心）應運而生。

CNC加工中心在國內尤其是華南、華東地區得到快速發展。據統計，每年用于加工手機外殼的CNC數量都在幾十萬的數量級，市場巨大！

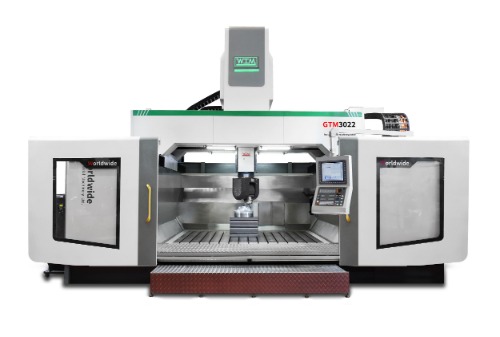

五軸龍門加工中心

環球的五軸龍門加工中心

本文就介紹一下CNC加工中心的分類、組成以及應用范圍，希望對您有所幫助：

1、加工中心的分類

加工中心常按主軸在空間所處的狀態分為立式加工中心、臥式加工中心、龍門加工中心、萬能加工中心。加工中心的主軸在空間處于垂直狀態的稱為立式加工中心，主軸在空間處于水平狀態的稱為臥式加工中心。

立式加工中心：結構形式多為固定立柱式，工作臺為長方形，適合加工盤、套、板類零件。立式加工中心通常有三個直線運動坐標，XYZ軸,還可以在工作臺上安裝一個第四軸A軸。

立式加工中心的優點：裝夾方便，便于操作，便于觀察加工情況，調試程序方便，但受立柱高度和換刀機構的影響，不能加工太高的零件。立式加工中心結構簡單，占地面積小，價格較低。

臥式加工中心：通常采用移動式立柱，主軸箱在兩立柱之間，沿導軌上下移動。臥式加工中心通常有三個直線運動坐標，面對機床，左右移動為X軸，前后移動為Z軸，上下移動為Y軸。臥式加工中心還可以在工作臺上安裝一個第四軸A軸。可以加工螺旋線類、圓柱凸輪等零件。

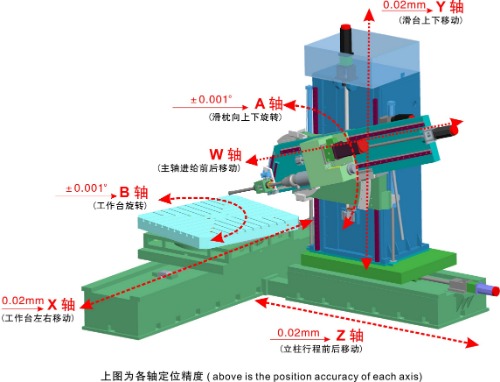

五軸鉆銑復合機床

五軸鉆銑復合機床

臥式加工中心特點：調試程序和試切銷時不是很方便觀察，零件裝夾和測量不方便，但加工時排屑容易。與立式加工中心相比臥式加工中心結構復雜，占地面積大，價格較高。

龍門加工中心：其主軸多數為垂直設置，帶有ATC系統，并帶有可更換的主軸頭附件，系統軟件功能較多，能一機多用，適合加工大型零件。

萬能加工中心：萬能加工中心即五面加工中心，具有立式加工中心和臥式加工中心的功能，工件一次裝夾后，能完成除安裝面以外的所有側面和頂面的加工。常見的萬能加工中心有，主軸可以旋轉90°，既可以象立式加工中心那樣工作，也可以象臥式加工中心那樣工作。第二種類型是主軸不改變方向，工作臺帶著工件旋轉90°，完成對五個面的加工。

按工作臺的數量和功能分：有單工作臺加工中心、雙工作臺加工中心，和多工作臺加工中心。

2、加工中心的結構組成

從總體來看主要由以下幾大部分組成。

(1) 基礎部件

它是加工中心的基礎結構，由床身、立柱和工作臺等組成，它們主要承受加工中心的靜載荷以及在加工時產生的切削負載，因此必須要有足夠的剛度。這些大件可以是鑄鐵件也可以是焊接而成的鋼結構件，它們是加工中心中體積和重量最大的部件。

(2) 主軸部件

由主軸箱、主軸電動機、主軸和主軸軸承等零件組成。主軸的啟、停和變速等動作均由數控系統控制，并且通過裝在主軸上的刀具參與切削運動，是切削加工的功率輸出部件。是加工中心的關鍵部件，它決定加工中心的加工精度及穩定性。

(3) 數控系統

加工中心的數控部分是由cNc裝置，可編程控制器PLC、伺服驅動裝置以及操作面板等組成。

(4) 自動換刀系統

由刀庫、機械手、驅動機構等部件組成。當需要換刀時，數控系統發出指令，由機械手(或通過其他方式)將刀具從刀庫內取出裝入主軸孔中。它解決工件一次裝夾后多工序連續加工中，工序與工序之間的刀具自動儲存選擇搬運 和交換的任務。

刀庫（刀盤）是存放加工過程中所使用的全部刀具的裝置。刀庫有盤式、鏈?zhǔn)降龋萘繌膸装训綆装侔选５侗鄣慕Y(jié)構根據刀庫與主軸的相對位置和結構的不同也有多種形式如：?jiǎn)伪凼健㈦p臂式等。有的加工中心不用刀臂而直接用主軸箱或刀庫的移動來實現換刀。

(5)輔助裝置。包括潤滑、冷卻、排屑、防護、液壓、氣動和檢測系統等部分。這些裝置雖然不直接參與切削運動，但對加工中心的加工效率、加工精度和可靠性起著保障作用，因此也是加工中心中不對缺少的部分。

（6）APC自動托盤交換系統

有的加工中心為了實現進一部的無人化或進一步縮短非加工時間，采用多個自動交換工作臺方式儲備工件，一個工件安裝在工作臺上進行加工的同時，另外一個或幾個工作臺還可以裝卸別的零件，當完成一個工作臺上的零件的加工后，便自動交換工作臺，進行新零件的加工，這樣可以減少輔助時間，提高加工效率。

3、加工中心的主要加工對象

（1）箱體類零件：箱體類零件一般是指具有一個以上孔系，內部有型腔，在長、寬、高方向有一定比例的零件。

（2）復雜曲面：復雜曲面采用普通機加工方法是難以甚至無法完成的。

（3）異形件：異形件是外形不規則的零件，大都需要點、線、面多工位混合加工。如撥叉等。

（4）盤、套、板類零件：帶有鍵槽或徑向孔或端面有分布的孔系，曲面的盤套或軸類零件，如帶法蘭的軸套，帶鍵槽或方頭的軸類零件等，還有具有較多孔加工的板類零件，如各種電機蓋等。端面有分布孔系、曲面的盤類零件宜選擇立式加工中心，有徑向孔的可選臥式加工中心。

（5）周期性投產的零件：用加工中心加工零件時，所需時間主要包括基本時間和準備時間，其中，準備時間占很大比例，如：工藝準備、編程序、零件首件試切等，這些時間很長，采用加工中心可以將這些時間的內容儲存起來，供以后反復使用。這樣，以后加工該零件時，就可以節約這些時間。生產周期就可以大大縮短。

看完了以上內容，相信你對CNC加工中心有了基本的了解，目前主要的加工中心是車銑加工中心，鉆銑加工中心。
